Dette er en beskrivelse af en antenne konstrueret af alurør.
Konstruktionen er baseret på en tilsvarende konstruktion med ledning, som kan ses på http://www.arcticpeak.com/antennapages/scannerantenne.htm
Alu-versionen er konstrueret af Jens Møller, som også er ophavsmand til nedenstående billedserie.
Der er tale om en dobbelt antenne dvs. en antenne, som er beregnet til at virke på to
frekvensområder.
De lange rør dækker det laveste frekvensområde og de korte rør det højeste. Ønskes
kun dækning på ét frekvensområde kan antennen konstrueres med et enkelt sæt rør.
Alurørene afkortes til de ønskede længder alt efter de ønskede frekvensområder.
Længden på en antenne udregnes på følgende måde: 142.5 divideret med den ønskede frekvens giver den samlede længde af de to halve rør.
Ønskes f.eks. afstemt til politi på 168.5 MHz. er længden totalt 84.5 cm. som så skal deles til 2 stk. a ca.42.2 cm.
Her i eksemplet er den lille antennedel lavet med 2. stk. alurør a.16 cm svarende til en frekvens på ca. 445 MHz.
Hermed er antennen klar til montering.
Plastikslangerne skal have samme længde som de korte rør og bruges som isolering, så rørene ikke berører de lange rør.
De selvskærende skruer skrues op i enderne på rørene til fastgørelse af antenneledningen. Se foto nedenfor.
Det hele lægges i et egnet plastikrør eller kabelbakke. Rørene kan f.eks. fastgøres med klar silikone. Skal antennen monteres udendørs skal den laves vandtæt med silikone i enderne og hvor ledningen går ind.
Den færdige antenne monteres i lodret position, så de rør, der er forbundet til antennekablets midterleder, vender opad.

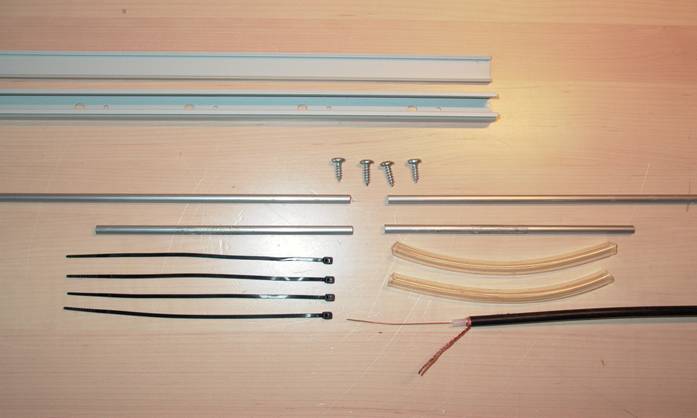

Materialer:

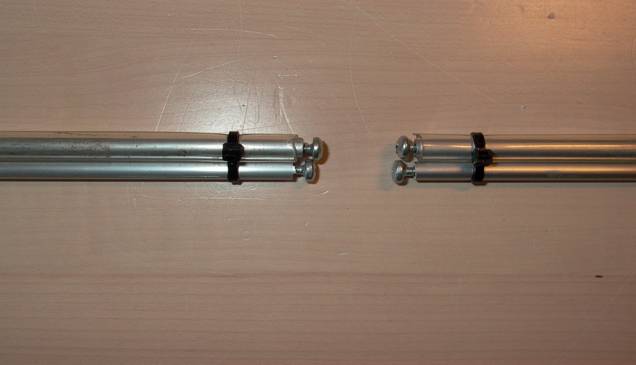

De lange og de korte rør sættes sammen:

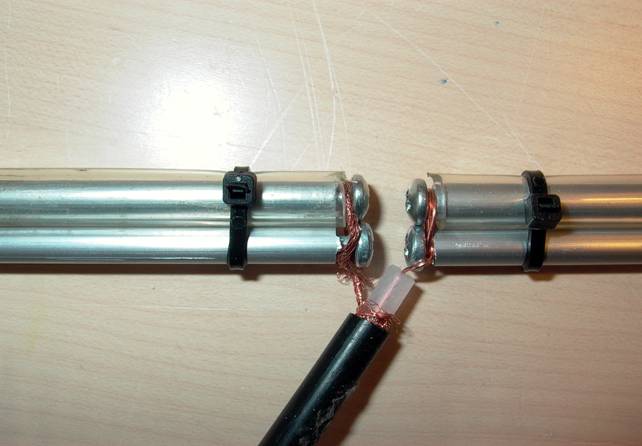

Tilslutning af antennekabel:

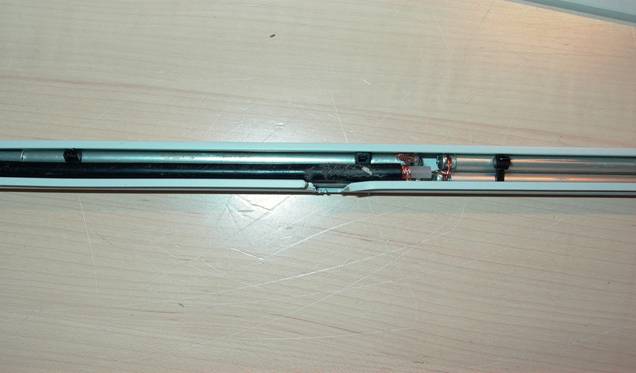

Montering i rør eller kabelbakke:

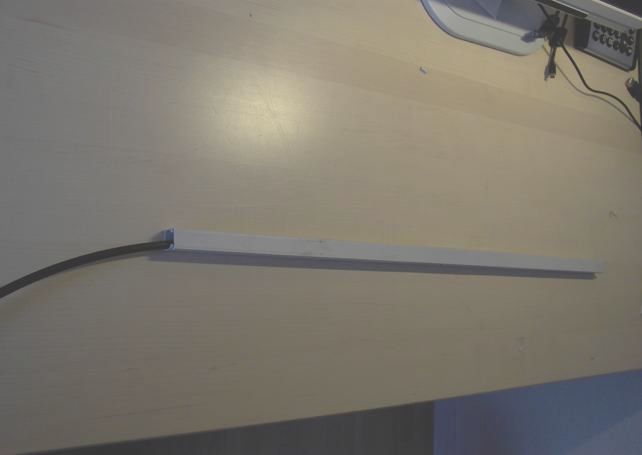

Det færdige resultet:
